Browning M 1903

Воодушевленный успехом первой модели своего пистолета FN Browning M 1900, его конструктор – легендарный оружейник Джон Мозес Браунинг (John Moses Browning) в 1902 году разрабатывает второй вариант конструкции популярного пистолета.

В 1903 серийное производство нового пистолета также как и его предшественника было налажено в Бельгии фирмой «Fabrique Nationale» (FN). Пистолет получил название FN Browning M 1903, а его вторым названием стало «Browning No 2».

Конструкция 9-мм пистолета FN Browning M 1903 в значительной степени отличалась от FN Browning M 1900. Модель 1903 года представляла собой пистолет со свободным затвором и возвратной пружиной, расположенной под стволом. Находившийся внутри рамки курок приводил в действие ударник. Приливы ствола под патронником соединялись с пазами рамки, а на заднем торце рукоятки появился рамочный предохранитель. Вместе с пистолетом на рынке оружия и боеприпасов появился и патрон 9 mm Browning Long (9x20 мм), разработанный специально для пистолета конструкции Браунинга.

Пистолет оказался более мощным, чем его «старший братец» образца 1900 года (пуля, выпущенная из Browning M 1903 с расстояния 25 м, пробивала 6-7 дюймовых досок) и простым по устройству.

Автоматика пистолета FN Browning M 1903 работает по принципу отдачи свободного затвора.

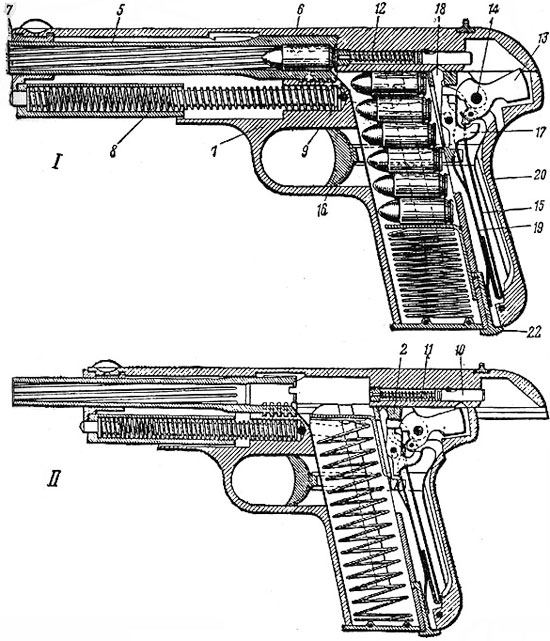

Рамка пистолета составная и состоит, из собственно рамки и колодки ударно-спускового механизма.К передней части рамки присоединяется сухарно-резьбовым соединением ствол, находящийся в кожухе-затворе. Кожух-затвор помещается и движется в верхней части рамки, направляясь сзади выступами рамки, а спереди стволом, с которым соприкасается соединительной муфтой. В нижней части кожуха-затвора помещается возвратная пружина с двумя направляющими стержнями, из которых задний помещается в отверстии рамки и стопорит в ней затворную задержку, а передний в кожухе-затворе и стопорит на нем соединительную муфту.

Соединение ствола с рамкой производится поворотом ствола в конце сборки пистолета, после установки на рамке кожуха-затвора вместе со стволом и другими деталями. При выстреле под давлением пороховых газов кожух-затвор отходит назад относительно неподвижных ствола и рамки, сжимая возвратную пружину.

Движение кожуха-затвора назад ограничивается ударом его нижней трубки об уступ жолоба рамки, а вперед (под действием возвратной пружины) ударом венчика о ствол, при этом закраина гильзы помещается внутри в выточке ствола, а выбрасыватель входит в его глубокий вырез.

Ударно-спусковой механизм куркового типа со скрытым курком, одинарного действия. УСМ монтируется внутри кожуха-затвора, рамки и колодки ударно-спускового механизма. Колодка ударно-спускового механизма вставляется сверху в рамку над окном для магазина; она имеет переднюю вилку, лежащую сверху на рамке, заднюю вилку с отверстиями, два выступа для фиксации колодки на рамке и отверстие для стебля разобшителя. Спуск сделан, за одно целое со спусковой тягой и помещается и движется в гнезде внутри рамки пистолета. Внутри спусковой тяги проходит магазин.

Спуск короткой ветвью спусковой пружины приводится в переднее положение, спусковая тяга приподнята задней перемычкой вверх. Выступы спусковой тяги становятся перед уступами шептала, разобщитель соприкасается с задней перемычкой спусковой тяги и приподнят ею; причем стебель разобщителя входит в выемку на затворе. Шептало длинной ветвью пружины поворачивается, причем его зуб соприкасается с курком, а уступы стоят за выступами спусковой тяги; курок под действием боевой пружины прижимается к ударнику. Взведение курка производится только отведением кожуха-затвора назад, при этом курок поворачивается, шептало заходит за его боевой взвод и задерживает его.

Боевая пружина помещается в задней стенке рукоятки и фиксируется в ней своими овальными уступами, входящими в выемы гнезда стенок. Короткая ветвь боевой пружины действует на спусковую пружину и прижимает ее к стенке.

Для производства выстрела необходимо нажать на спуск. При этом спуск вместе со спусковой тягой отходит назад, поворачивает Шептало и расцепляет его с курком, и производится выстрел.

Кожух-затвор откатывается назад, утапливает разобщитель. Разобщитель действует на заднюю перемычку спусковой тяги, поворачивает ее вниз, расцепляет с шепталом — шептало снова задерживает курок на боевом взводе. Выступы шептала становятся над выступами спусковой тяги, не позволяя последней подняться, пока спуск остается нажатым. Выступы спусковой тяги могут с уступами шептала только при отпущенном спусковом крючке, когда они сходят с уступа шептала, и в переднем положении кожуха-затвора, когда над стеблем разобщителя встанет выемка затвора, а сам разобщитель поднимется.

Предохранение от случайных выстрелов производится обыкновенным наружным и автоматическим предохранителями. Наружный предохранитель флажкового типа – для его включения необходимо установить флажок в горизонтальное положение, при этом он запирает спусковой рычаг и затвор-кожух. Автоматический предохранитель помещается в гнезде задней стенки рукоятки и поворачивается в нем на оси, укрепленной в нижней части. Выстрел может произойти только при обхвате рукоятки рукою, когда автоматический предохранитель утапливается и его отогнутые концы расцепляются с шепталом. Предохранение от преждевременных выстрелов производится разобщителем.

По израсходовании всех патронов в магазине затвор становится на затворную задержку в заднем положении. Затворная задержка на правой стороне рамки пистолета действует от зуба подавателя.

Питание оружия боеприпасами осуществляется из магазина коробчатого типа с однорядным расположением 7 патронов. Магазин в рукоятке пистолета удерживается защелкой, помещенной снизу в задней стенке рукоятки н работающей от спусковой пружины.

Прицельные приспособления открытого типа фиксированные, нерегулируемые, состоят из мушки и целика.

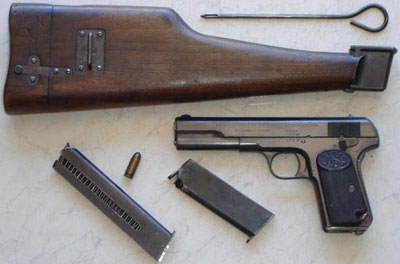

Кроме основного образца также выпускалась модель Браунинга образца 1903 года с приставной деревянной кобурой-прикладом, отличавшаяся наличием пазов для крепления кобуры-приклада внизу пистолетной рукоятки. В данном варианте в пистолете использовался магазин увеличенной емкости на 10 патронов. При этом прицельные приспособления комплектовались уже не постоянным целиком, а прицельной планкой с делениями дальности.

Конструкция пистолета FN Browning M 1903 достаточно проста и его разборка осуществляется довольно элементарно:

1. Перед разборкой снять с предохранителя.

2. Вынуть магазин, оттянув его защелку назад.

3. Оттянув кожух-затвор назад и завести зуб предохранителя в вырез на левой стороне кожуха.

4. Повернуть ствол вправо до отказа.

5. Отделить кожух-затвор со стволом и возвратной пружиной от рамки пистолета, опустив флажок предохранителя и придерживая кожух-затвор.

6. Вынуть возвратную пружину с ее направляющим стержнем и фиксатором.

7. Повернуть на 180 градусов муфту и вынуть ее.

8. Вынуть ствол из кожуха-затвора, повернув его влево до отказа.

Сборка пистолета производится в последовательности, обратной разборке.

Пистолет FN Browning M1903 отличался продуманной, удобной и передовой для своего времени конструкцией, став фактически прообразом абсолютного большинства современных пистолетов. Он отличался хорошей скорострельностью и точностью стрельбы, и хотя, по сегодняшним меркам, его патроны несколько слабоваты, для начала ХХ века это был отличный образец оружия.

FN Browning M 1903 принятый на вооружение жандармерии России (на правой стороне затвора-кожуха находится надпись «Моск. Стол. Полиция»)

FN Browning M 1903

принятый на вооружение жандармерии России

(на правой стороне затвора-кожуха находится надпись «Моск. Стол. Полиция»)

Пистолет был принят в качестве служебного оружия в Бельгии, Сербии, Турции, России, Швеции, Голландии, Парагвае и Перу. Качество и конструкция этих пистолетов были таковы, что они могли безотказно служить на протяжении многих лет. Однако вскоре он был вытеснен более удачными моделями

В связи с оккупацией Бельгии в ходе Первой Мировой войны шведам пришлось наладить производство этих пистолетов у себя, на оружейном заводе Husqvarna Vapenfabriks, где они и выпускались с 1917 по 1942 годы под обозначением 9 mm M/1907. Эти пистолеты отличались наличием логотипа Husqvarna вместо FN. Данные пистолеты кроме Шведской армии состояли на вооружении Финской армии и использовались в войне с Советским Союзом 1939 года («Зимняя война») и во время Второй Мировой войны 1941 - 1944 года.

В Бельгии пистолеты FN Browning M 1903 выпускались до 1930-х годов, общий выпуск которых составил порядка 60000 штук. Шведы произвели еще примерно 94000 штук пистолетов М/1907.

Также благодаря особенным испанским законам о патентах того времени, пистолет Браунинг 1903 нелегально производился в этой стране в огромных количествах с 1905 по 1936 год. Причиной этого являлось и то, что пистолет имел простую конструкцию, которая позволяла небольшим компаниям собирать его без особого труда.

Кроме того этот пистолет в слегка различающихся вариантах выпускался и в США на фирме «Colt» под обозначением Colt Pocket Automatic pistol M 1903, рассчитанных на патроны 7,65 mm Browning и 9 mm Short. Американский вариант М 1903 оказался более живучим и пользовался известной популярностью в США, как оружие скрытого ношения. Кроме того, такие «Кольты» выдавались высшим офицерам и генералитету Армии и Флота США в качестве личного оружия самозащиты вплоть до 1970-х годов.
